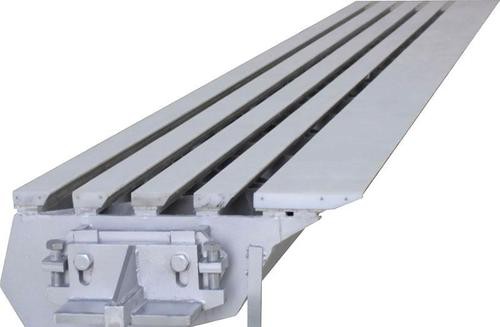

五片刮水板

  • 產品名稱: 五片刮水板
  • 產品分類: 脫水元件
  • 公司名稱: 淄博拓創陶瓷科技有限公司
  • 添加時間: 21/02/26
產品詳情

  本實用新型屬于造紙加工設備技術領域,具體涉及一種造紙用刮水板結構。
  背景技術:
  造紙機使用的脫水元件,包括脫水板(或稱刮水板)、成型板、真空吸水箱面板。紙漿經過成型板使紙漿流平,同時脫除一小部分水,然后進入脫水板,刮除水分,進入真空吸水箱面板,利用真空強制脫水。目前使用的脫水刮板只能通過施壓進行脫水,刮板刮水后還會留下部分水,脫水效果較為有限,故而適用性和實用性受到限制。
  技術實現要素:
  本實用新型的目的是提供一種結構設置合理且適用性強的造紙用刮水板結構。
  實現本實用新型目的的技術方案是一種造紙用刮水板結構,包括刮水座,設置在所述刮水座上的傾斜刮水板,在所述傾斜刮水板的頂面設置有滾壓座,所述滾壓座的底面設置有滑槽,在所述滑槽與所述傾斜刮水板的刮水邊相平行,在所述滑槽內設置有傳動絲桿,在所述滑槽內設置有與所述傳動絲桿螺紋連接的滑塊,在所述滾壓座的頂面固定有驅動電機,所述驅動電機與所述傳動絲桿通過皮帶相連接,在所述滑塊的底面設置有擠壓滾筒,所述擠壓滾筒的兩端通過軸桿連接在所述滑塊上,所述擠壓滾筒的底邊伸出滑槽的底面且所述擠壓滾筒的底邊低于傾斜刮水板的底面。
  在所述傾斜刮水板的頂面設置有豎向調節槽,在所述豎向調節槽內設置有調節滑塊,在所述調節滑塊與所述滾壓座的底面之間固定有拉簧,所述調節滑塊在所述豎向調節槽內移動時通過鎖緊螺桿定位,所述滾壓座的頂部通過軸桿連接在所述傾斜刮水板的頂面上部。
  在所述滑槽的兩端固定有限位開關,所述限位開關與所述驅動電機相連接并控制驅動電機反向轉動。
  在所述刮水座上固定有電源接口和與所述驅動電機相連接的啟停按鈕。
  本實用新型的結構設置合理,操作便捷,其不但可以通過傾斜刮水板進行刮水,同時通過驅動電機帶動滑塊使擠壓滾筒來回滾壓,完成再次擠水,有利于提高刮水的效率,同時可以提高刮水的效果,使用穩定可靠,適用性強且實用性好。
  顯然,本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例,而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說,在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而這些屬于本實用新型的實質精神所引伸出的顯而易見的變化或變動仍屬于本實用新型的保護范圍。
